Malo matematike
Matematika za Unsharp mask se može jednostavno demonstrirati sa slijedećim slikama i graficima.
A
B
C
D
E
Slika A
Ovo je originalna «u fokusu» test slika sa jednim
rubom u sebi. Ovo pokazuje kako bi trebalo da izgleda
rub oštre slike.
Slika B
Ovo je original «van fokusa» test slika koja pokazuje
izgled slike napravljene sa kamerom koja je van
fokusa. Ovo je ulazna slika za Unsharp mask.
Slika C
Ovo je prvi korak Unsharp mask procesa. Slika je
neizoštrena (ne fokusirana) verzija slike B.
Slika D
Ovo je slika C oduzeta iz slike B i može se smatrati
Maskom.
Slika E
Ovo je završna Unsharp mask slika gdje su B i D
sabrane (sastavljene) zajedno. Amound (količina) u
Unsharp mask jednostavno specificira koliko slike D
treba dodati, Treshold (prag) je nivo razlike koji mora
postojati u slici D prije nego je dodamo slici B.

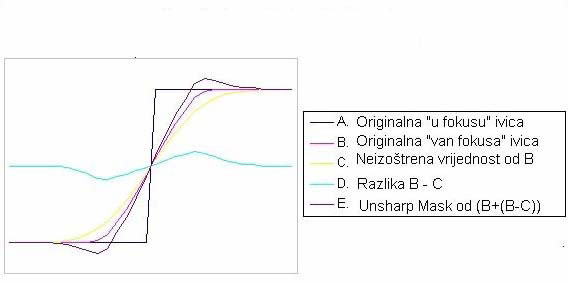

Poprečni presjek slike gore se može prikazati na slijedećem grafiku:
