PLAZMA I LCD DISPLEJI
SEMINARSKI RAD

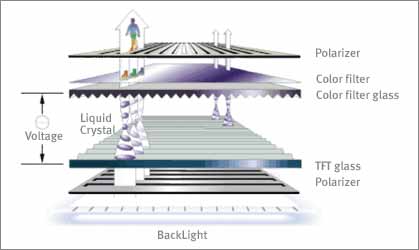

Kako LCD radi?
Tečni kristal je želatinozna masa, koja je smještena izmedu prozirnih elektroda. Pod djelovanjem upravljačkog napona na elektrode, čestice kristala se orijentišu u određenom smijeru i počinju ispoljavati polarizirajuci efekat, propuštajući samo određeni dio svjetlosnog spektra. Propuštanjem željenog dijela spektra i blokiranjem neželjenog odreduje se intenzitet i boja svjetlosnog elementa (pixela) i na taj način se može generisati slika kao matrica upravljivih piksala.
Postoje dva osnovna tipa LCD ekrana: monohromatski i kolor. Monohromatski su osjetno jednostavniji i samim tim jeftiniji. Kolor varijante su puno kompleksnije, a samim tim i skuplje.
Slika se formira osvjetljavanjem jedne linije za drugom ekrana, dok se ne iscrta cijela slika. To znači da je vrijeme osvjetljaja osnovnog elementa slike Tes = Ts/480, gdje je Ts vrijeme formiranja cijele slike. Ovako malo Tes se negativno odražava na nivoe osvjetljaja i kontrasta. Slika je blijeda, a kontrast iznosi svega 1:10. Kontrast je odnos najsvjetlijeg i najtamnijeg elementa slike. Pošto se slika formira iz linija, prva linija mora zadržati osvjetljaj dok se ne iscrta zadnja linija slike. To znači da se moraju koristiti ekrani sa velikom perzistencijom. Visoka perzistencija znaci tromost ekrana, pa se na ovakvim ekranima ne mogu prikazivati filmovi i slicni video sadržaji, jer ekran ne može pratiti dinamiku slike. Broj upravljačkih tranzistora je minimalan Nut=640+480=1120. Obzirom na relativno slab kvalitet slike, a dobru robusnost, ovi ekrani se koriste za situacije gdje dinamika prikaza nije od posebnog znacaja (POS terminali, signalizacija na aerodromima, table za obavještenja itd.).
